Используя подробные и простые инструкции, вы можете смастерить кровать с выдвижными ящиками своими руками.


Как сделать кровать с выдвижными ящиками своими руками

Используя подробные и простые инструкции, вы можете смастерить кровать с выдвижными ящиками своими руками.

Обзор проекта

Сложность проекта – средняя.

Время выполнения – 1 или 2 недели.

Что вам потребуется

Инструменты:

- циркулярная пила;

- торцовочная пила;

- зажим для глухих отверстий;

- беспроводная дрель с битами;

- зенковочное сверло;

- сверла 0,5 мм, 10 мм, 12 мм;

- орбитальная шлифовальная машина с абразивными дисками с зерном 100 и 150;

- гайковерты;

- плотницкий квадрат;

- тонкозернистые шлифовальные губки.

Материалы:

- 3 дюбеля с квадратным сечением из тополя 2,5 см х 2,5 см х 91 см;

- 8 болтов с квадратным подголовком 12 мм х 120 мм;

- 8 плоских шайб диаметром 12 мм;

- 8 стопорных шайб диаметром 12 мм;

- 8 шестигранных гаек диаметром 12 мм;

- 16 болтов с квадратным подголовком 10 мм х 75-12 мм;

- 16 распорных втулок размером 10 мм х 12 мм х 25 мм;

- 32 буферные гайки диаметром 10 мм;

- 16 плоских шайб диаметром 10 мм;

- 16 стопорных шайб диаметром 10 мм;

- 16 шестигранных гаек;

- шурупы 8 мм х 25-6 мм для металла с плоскими головками;

- шурупы 8 мм х 25-12 мм для металла с плоскими головками;

- шурупы 8 мм х 50 мм для металла с плоскоконической головкой;

- шурупы 8 мм х 50-12 мм для металла с плоскоконической головкой;

16 старинных бронзовых соединительных болтов 6 мм х 50 мм;

- краска цвета морской волны, нектарина и белая;

- шурупы для глухих отверстий 25-12 мм;

-шурупы 10 мм х 25 мм для металла с плоскоконической головкой;

- 2 стальных уголка 25-12 мм х 25-12 мм 3 мм х 183 см;

- 16 колесиков для газонокосилки диаметром 15 см;

- морилка серого цвета;

- латексная краска и грунтовка, белая.

Инструкция

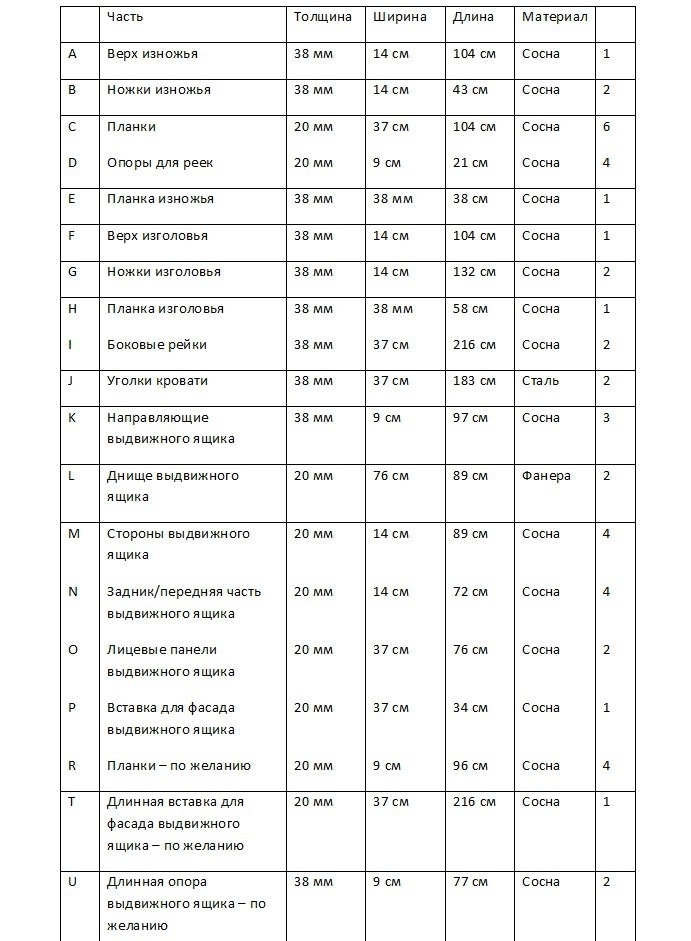

Таблица распиловки материала:

Таблица распиловки материала

Стоимость материалов и их доступность может меняться в разных магазинах. Цвета краски можно выбрать немного другие. Размер и вид пиломатериалов может меняться в зависимости от их доступности.

Сборка изножья

Шаг 1

От доски с сечением 5 см х 15 см отпилите верх изножья (А) и ножки изножья (В). Отшлифуйте детали с помощью шлифовальной бумаги с зерном 100 и 150, не забудьте про фабричные и отпиленные концы, чтобы все стороны и ребра выглядели однообразно.

Совет: Заводские доски продаются с закругленными концами, в отличие от тех, которые у вас получатсчя прри распиле. Отшлифуйте или обрежьте с помощью маршрутизатора концы так, чтобы они были похожи на заводские.

Шаг 2

Как сделать кровать с выдвижными ящиками своими руками

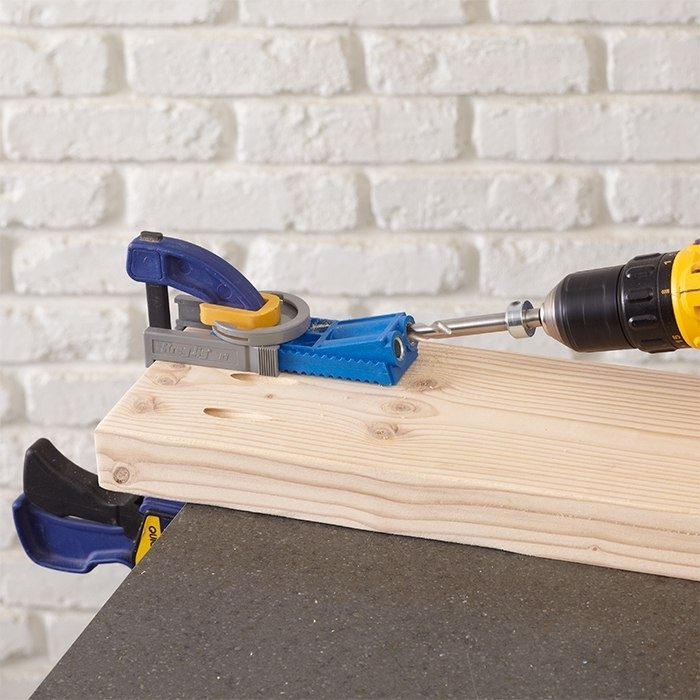

Просверлите три глухих отверстия на каждом конце нижней поверхности верха изножья.

Шаг 3

Как сделать кровать с выдвижными ящиками своими руками

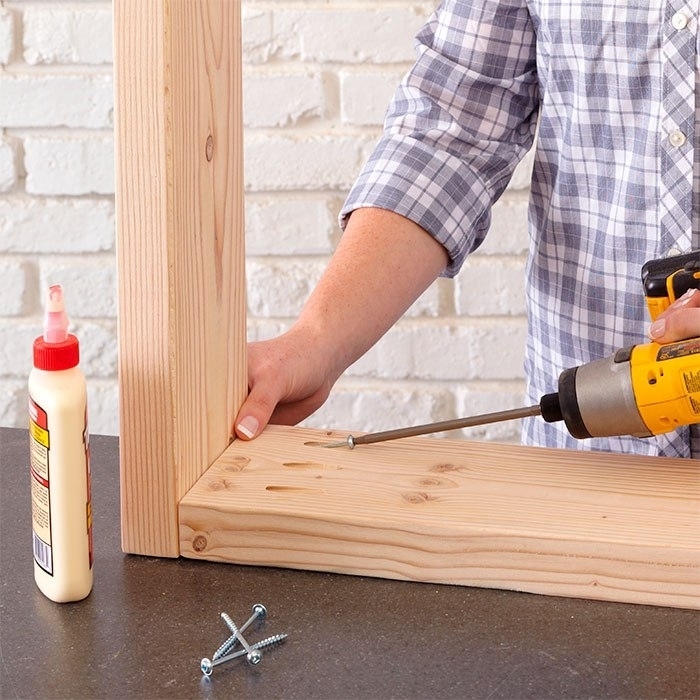

Используя клей на концах верха изножья, присоедините к нему ножки и закрепите шурупами для глухих отверстий.

Шаг 4

Отрежьте шесть планок (С) нужной длины от сосновых досок с сечением 25 мм х 20 см и отшлифуйте их наждачной бумагой с зерном 150. Просверлите три глухих отверстия на равном расстоянии друг от друга на каждом конце планки. На каждой ножке просверлите отверстие диаметром 12 мм, чтобы прикрепить боковые рейки.

Шаг 5

Как сделать кровать с выдвижными ящиками своими руками

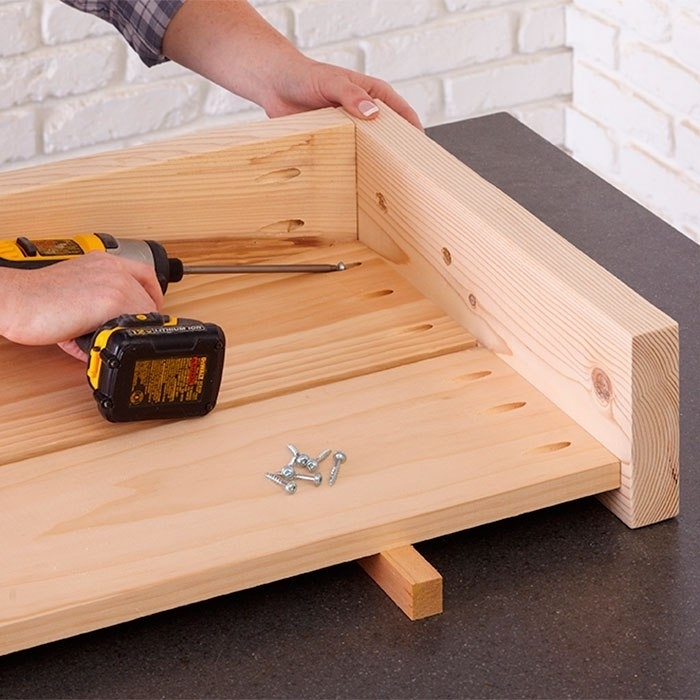

Положите собранный с ножками верх изножья на рабочий стол лицом вниз. Поместите прокладки толщиной 25 мм на стол под собранный узел и разметите планки между ножками. Верхний край планки должен располагаться напротив верха изножья (А), а между планками должно оставаться расстояние 12 мм. Вкрутите шурупы для глухих отверстий через планки в ножки.

Совет: Не приклеивайте планки, их придется еще снимать во время работы. Даже если вы решите покрасить все детали в один цвет, легче это делать, если детали отделены друг от друга. После высыхания краски вы соберете кровать заново.

Шаг 6

Отпилите основы для реек (D)из доски сечением 2,5 см х 10см и планки для изножья из бруса диаметром 5 см х 5 см. Отшлифуйте детали наждачной бумагой с зерном 150.

Шаг 7

Как сделать кровать с выдвижными ящиками своими руками

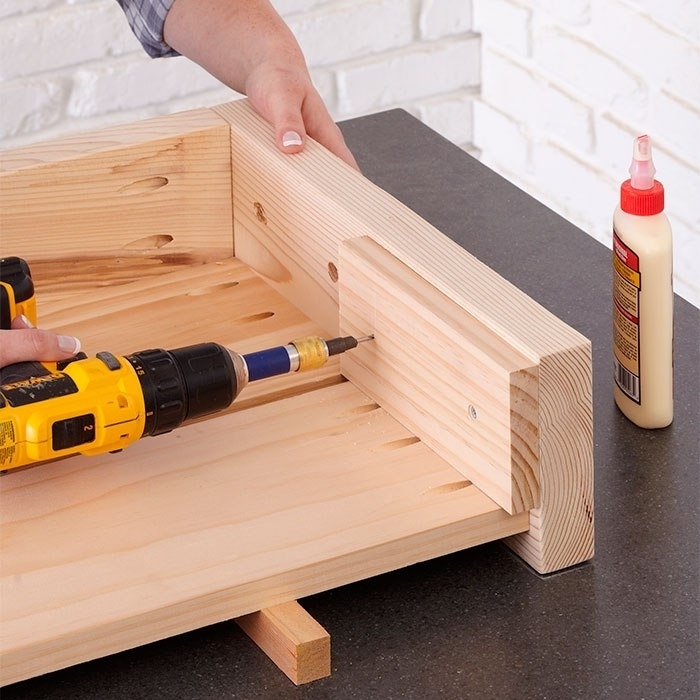

Поместите опоры для реек на внутреннюю поверхность ножек (В) напротив планок (С). Низ опоры должен быть выровнен с низом ножек (В). Просверлите отверстия и прикрепите основы к ножкам с помощью клея и шурупов. Старайтесь не запачкать планки клеем.

Шаг 8

Как сделать кровать с выдвижными ящиками своими руками

Просверлите глухие отверстия в центре верхнего края планки изножья (Е). Для полуторной кровати нужна одна планка, для двойной используйте две. Приклейте и привинтите шурупами планки к рейкам и вкрутите шурупы для глухих отверстий через планки кверху изножья.

Сборка изголовья

Шаг 1

Сборка изголовья похожа во многом на сборку изножья. Отличаются они высотой, числом используемых планок, и угловыми срезами на фронтальной части ножек и верха. Однако можно обойтись и без этих косых срезов, если вы предпочитаете прямые углы.

Отпилите от доски сечением 5 см х 15 см верх изголовья (F) и ножки (G). Отшлифуйте все детали наждачной бумагой с зерном 100 и 150.

Шаг 2

Отметьте линию разреза на верхней передней части ребер ножек. Прикрепите ножку к верстаку и сделайте разрез по косой, используя циркулярную пилу. Не торопитесь. Повторите процедуру для второй ножки и убедитесь, что углы отпилены одинаковые.

Шаг 3

Чтобы отшлифовать отрезанные углы и добиться гладкости полученных срезов, закрутите шлифовальную бумагу с зерном 100 вокруг ровной палочки и обработайте поверхность.

Шаг 4

Как сделать кровать с выдвижными ящиками своими руками

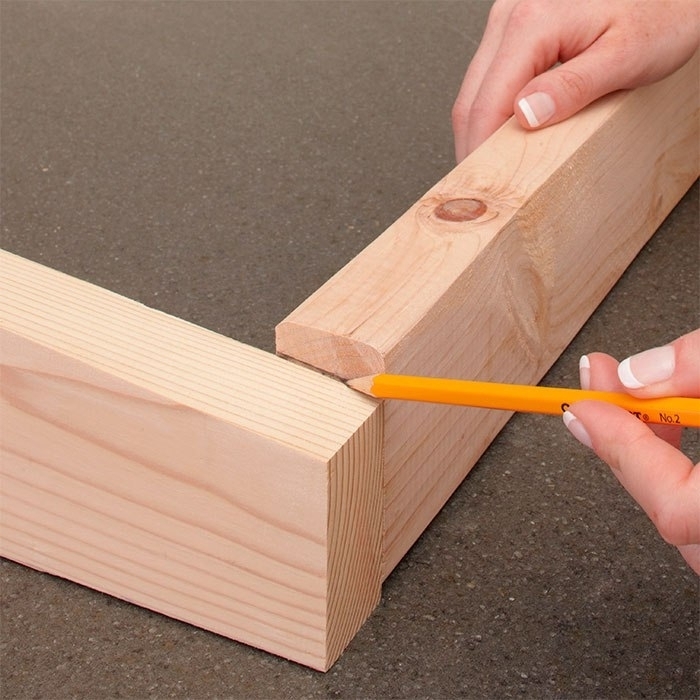

Поместите верх изголовья (F) напротив верха внутренней стороны ножек (G). С помощью карандаша отметьте угол между ножкой и концом верха изголовья. Верхнюю доску на свой верстак, наклоните основание циркулярной пилы примерно на пять градусов, отмечая угол распила, и обрежьте верх на всю ширину. Отшлифуйте все поверхности и углы наждачной бумагой с зерном 100 и 150.

Шаг 5

Просверлите два глухих отверстия на каждом конце нижней поверхности верха изголовья. Намажьте клеем концы верха, расположите ножки напротив концов верха и прикрепите шурупами для глухих отверстий. На каждой ножке просверлите отверстия диаметром 12 мм для прикрепления боковых реек.

Шаг 6

Возьмите четыре оставшихся планки (С), отшлифуйте и просверлите три глухих отверстия на равном расстоянии друг от друга на каждом конце. Отшлифуйте наждачной бумагой с зерном 150.

Шаг 7

Положите собранный узел изголовья и обрезанные ножки лицом вниз на верстак. Поместите разделители толщиной 25 мм на стол, и расположите три планки на разделители между ножками. Верхний конец главной планки должен находиться на расстоянии 12 мм, а между остальными планками должно быть расстояние 12 мм. Вкрутите шурупы для глухих отверстий через планки в ножки.

Шаг 8

Зажмите нижнюю часть ножек плашмя на верстаке – это приподнимет планки и изогнутую часть изголовья над верстаком. Поместите разделители толщиной 25мм и добавьте остальные планки. Закрепите шурупами для глухих отверстий, так чтобы низ планки находился на расстоянии 12 мм от нижней угловой планки.

Шаг 9

Отрежьте планку для изголовья (H) от доски сечением 5 см х 5 см и отшлифуйте с помощью наждачной бумаги с зерном 150. Просверлите глухие отверстия в центре верхнего конца каждой планки. Приклейте и прикрутите планки к рейкам и вкрутите шурупы через верх планок к верху изголовья.

Шаг 10

Возьмите основы для реек (D) и установите их на внутренней поверхности ножек (G). Низ основ должен быть выровнен с низом и задними ребрами ножек. Просверлите глухие отверстия и прикрепите основы к ножкам, используя клей и шурупы.

Добавьте рейки

Шаг 1

Отрежьте боковые рейки (I) от досок сечением 10 см х 20 см и отшлифуйте гладко. Поставьте изножье и изголовье на пол и прикрепите боковые рейки к изножью и изголовью так, чтобы боковые рейки опирались на опоры реек (D).

Шаг 2

Отрегулируйте положение боковых реек: рейка от конца у изголовья до изножья должна быть направлена так, чтобы боковая рейка соответствовала внутренней поверхности планок (C). На конце у изголовья боковые рейки должны быть на одном уровне с задними ребрами ножек (G).

Шаг 3

Используя отверстия в ножках изголовья (G) и изножья (B) в качестве направляющей, сделайте отверстия в боковых рейках (I) с помощью сверла и наконечника диаметром 12 мм.

Шаг 4

Как сделать кровать с выдвижными ящиками своими руками

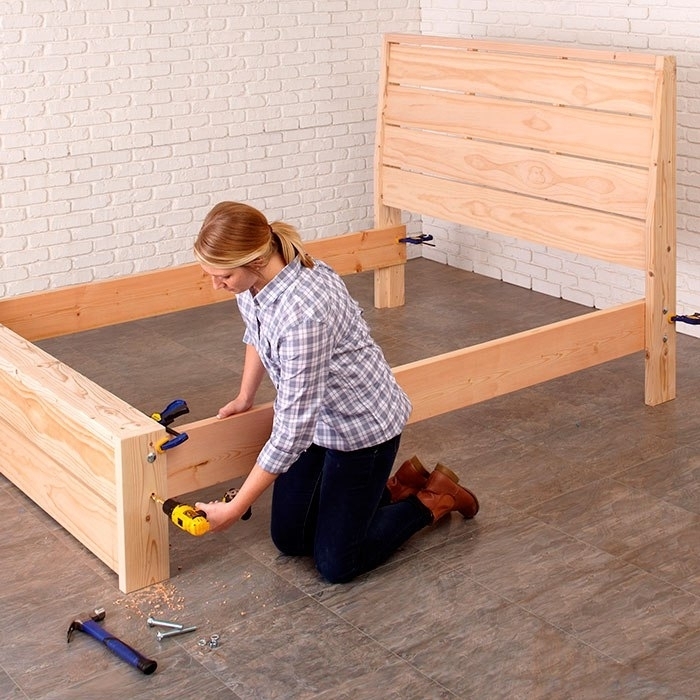

Вставьте болт с квадратным подголовьем через внешнюю поверхность ножек, приложите плоскую шайбу, стопорную шайбу и шестигранную гайку к внутренней стороне внутренней поверхности рейки. Затяните гайку так, чтобы головка болта плотно прилегала к ножке.

Шаг 5

Отметьте места отверстий на углах кровати (J). Обратите внимание, что расположение отверстий разное на левой и правой сторонах кровати. Отметьте отверстия на втором углу так, чтобы создать зеркальный рисунок. Если вы не собираетесь делать хранилище под кроватью, не делайте отверстия по горизонтали на ножке. Просверлите только отверстия, расстояния между которыми 25 см. Используйте сверло диаметром 5 мм для просверливания чистых отверстий, в которые позже вкрутите шурупы.

Шаг 6

Как сделать кровать с выдвижными ящиками своими руками

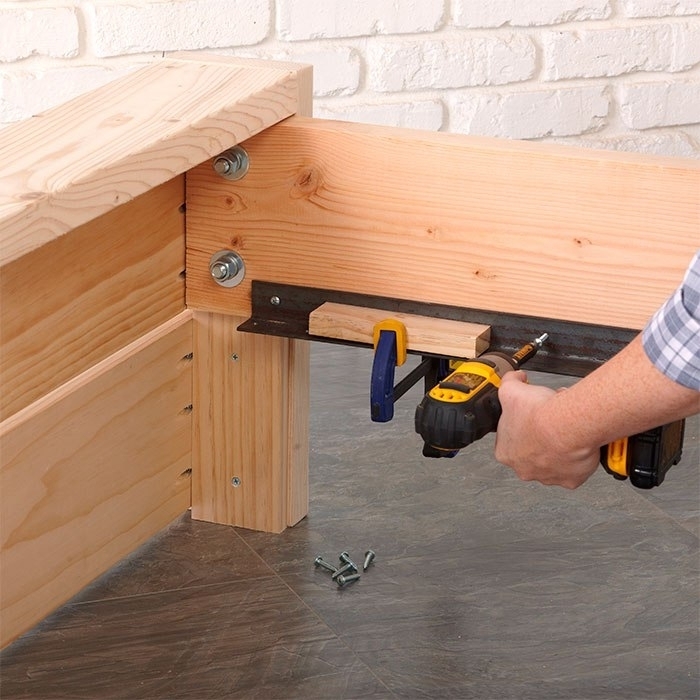

Используя зажимы и деревянный лом, установите уголки напротив внутренней части боковых реек, уравнивая с нижним ребром. Конец уголка должен находиться на расстоянии 50-6 мм от конца боковой рейки у изножья, чтобы можно было поместить шайбу, с помощью которой крепится к ножке боковая рейка. Привинтите уголки к боковым рейкам.

Совет: Если шайба, прикрепляющая рейку к ножке, мешает расположению уголка, сдвиньте уголок от изголовья на необходимое расстояние. Остается достаточно места для такой регулировки при присоединении направляющих выдвижного ящика (K).

Шаг 7

Как сделать кровать с выдвижными ящиками своими руками

Если вы не будете делать выдвижной ящик под кроватью, пропустите этот шаг.

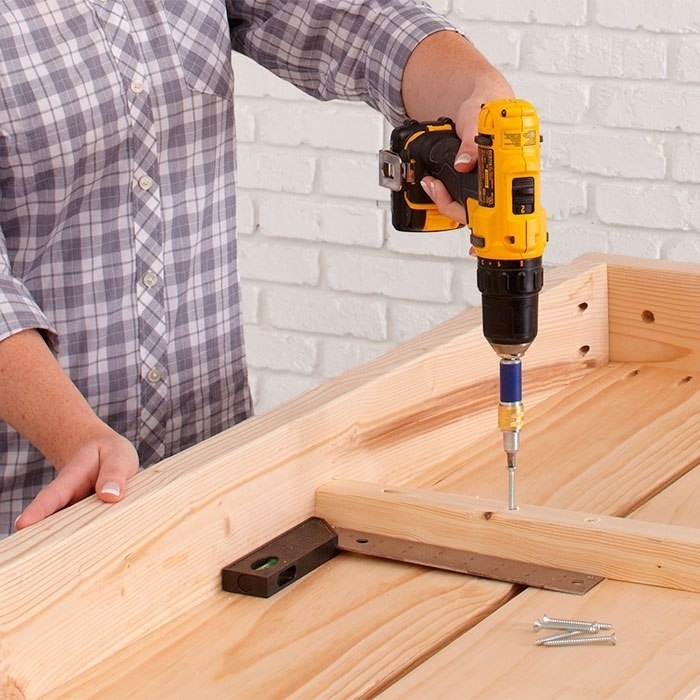

Отпилите три направляющих для ящика (K) от доски с сечением 5 см х 20 см, длина их равна расстоянию между боковыми направляющими. Длина будет разной для кровати полуторной и двуспальной. Закрепите направляющие выдвижного ящика на нижней стороне уголков кровати. Концы направляющих должны быть на уровне внутренней стороны боковых реек (I). Привинтите шурупы через отверстия в уголках кровати.

Шаг 8

Для двуспальной кровати вам необходимо отпилить кусочки 5 см х 20 см для дополнительных кронштейнов опор и зафиксировать их в центре направляющих для ящика с помощью шурупов.

Шаг 9

Для кроватей без ящика для хранения внизу вам понадобятся планки, чтобы удерживать пружинный блок. Вырежьте четыре дополнительные планки (R) нужной длины. Эти планки будут опираться на уголки кровати и их не нужно закреплять. Если вы мастерите двуспальную кровать, добавьте в середину каждой планки опору.

Совет: Пружинный блок продается для матрасов разного размера, может по ширине превосходить расстояние между боковыми рейками кровати. Планки позволяют положить на раму пружинный блок различной ширины. Если матрац слишком узкий и нет планок, пружинный блок просто провалится между уголками. Для двуспальной кровати с двухсекционным пружинным блоком для его поддержки необходимы планки или рейки.

Как сделать выдвижные ящики для хранения под кроватью

Шаг 1

Как сделать кровать с выдвижными ящиками своими руками

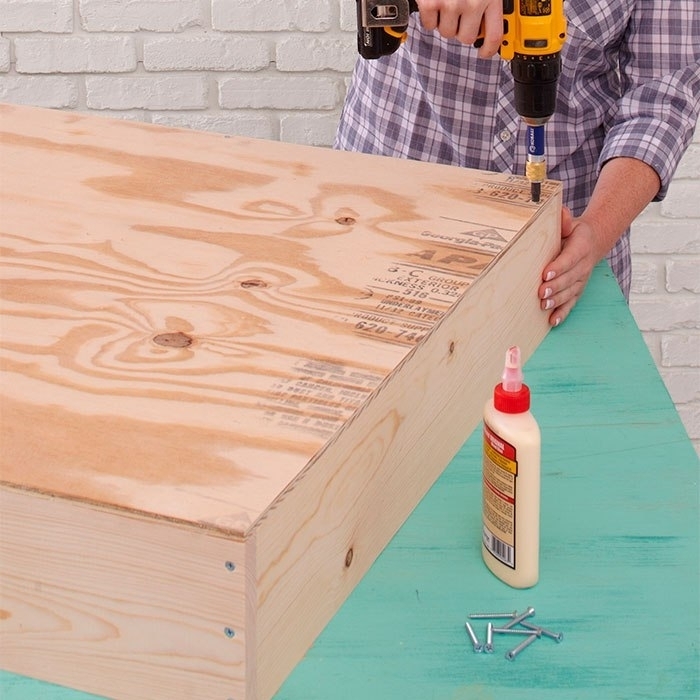

Вырежьте днище ящика (L) из фанеры толщиной 10 мм. Вырежьте стороны ящика (M) и перед/задник (N) из досок сечением 2,5 см x 15 см. Отшлифуйте все детали наждачной бумагой с зерном 150. Приклейте и прикрутите боковые стороны к передней части и заднику, затем склейте и привинтите днища к раме ящика.

Совет: Для всех кроватей ящики одного размера, но для двуспальной кровати можно сделать два ящика, а для еще большей и четыре ящика.

Шаг 2

Как сделать кровать с выдвижными ящиками своими руками

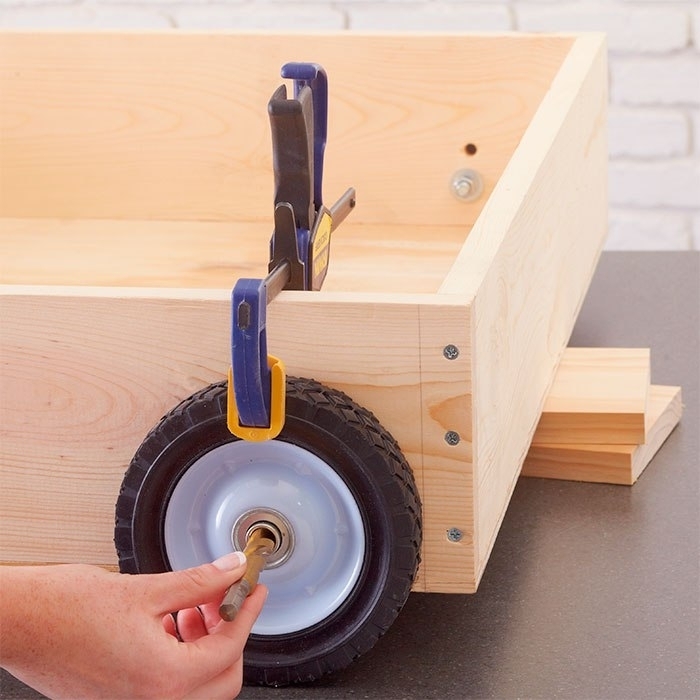

Проведите линию на расстоянии 25 мм от передней и задней части выдвижного ящика и поместите ящик на две прокладки толщиной 20 мм. Закрепите колесо в ящике на отмеченной линии.

Шаг 3

Вставьте втулку в отверстие колеса и отметьте центральную точку отверстия на боковой стороне ящика с помощью сверла диаметром 10 мм, поворачивая сверло вручную, чтобы отметить местоположение отверстия. Повторите для остальных колесиков я всех ящиков. Снимите зажим и колесо и просверлите отверстие, используя для ориентировки центральную точку.

Шаг 4

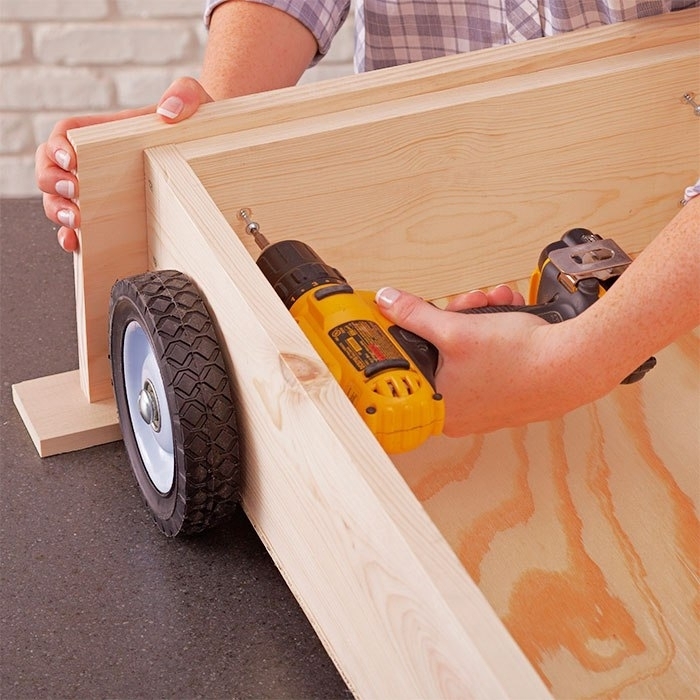

Для каждого колеса во втулку вставьте 20-миллиметровый болт с квадратным подголовьем, возьмите втулку и две стопорных шайбы и проденьте болт через сторону выдвижного ящика. Добавьте шайбу, стопорную шайбу и шестигранную гайку, чтобы закрепить колесико на внутренней стороне ящика.

Шаг 5

Отпилите лицевые панели (O), вставку дл фасада ящика (P) и, в зависимости от размера кровати, вставку для фасада выдвижного ящика (T) нужной длины из доски сечением 25 мм х 20 см. Отшлифуйте наждачной бумагой с зерном 150.

Шаг 6

Как сделать кровать с выдвижными ящиками своими руками

Поместите лицевую панель ящика на прокладку толщиной 12 мм и центрируйте относительно середины стороны выдвижного ящика. Закрепите, просверлив пробные отверстия и вкрутив шурупы с внутренней стороны ящика в направлении задника выдвижного ящика.

Шаг 7

По завершении сборки каждого ящика сдвиньте полные ящики под кровать между направляющими ящиков.

Шаг 8

Как сделать кровать с выдвижными ящиками своими руками

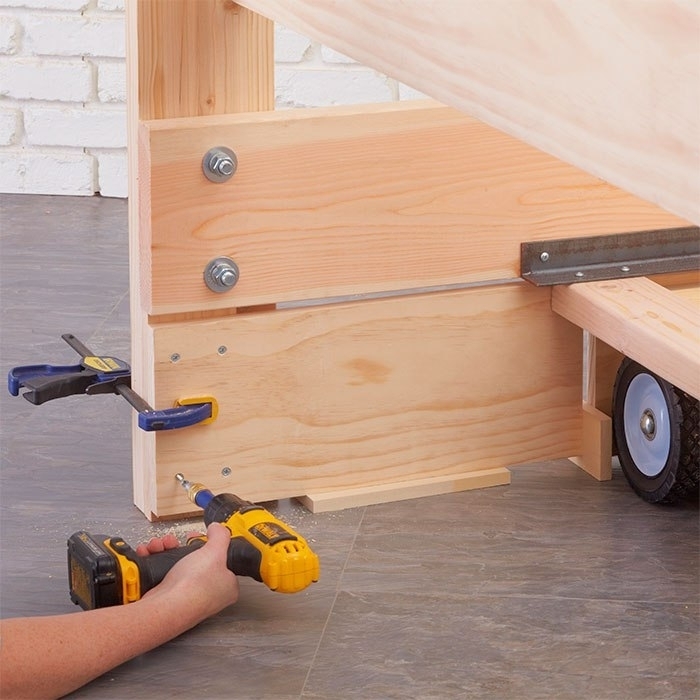

Снимите передние вставки выдвижного ящика (P) и дополнительную удлиненную вставку (T). Поместите переднюю вставку выдвижного ящика на прокладку толщиной 12 мм, опираясь на пол, и используйте прокладку толщиной 12 мм, чтобы создать зазор между краем лицевой стороны ящика и краем вставки. Приклейте и прикрутите вставку к опорам реек (D) на ножках изголовья (G).

Шаг 9

Для длинной вставки (Т), используемой для широких кроватей, закрепите вставку на опорах реек (D) с помощью шурупов, без клея (эта часть скрывает задник ящика). Чтобы поддерживать доску в средней точке кровати, добавьте длинную опорную планку 5 см х 20 см (U) к уголкам кровати (J) и вкрутите шурупы через опоры в задники длинных вставок.

Окончательная отделка кровати

Шаг 1

Частично разберите кровать, чтобы легче было добраться до всех ее деталей.

Шаг 2

Выдвиньте выдвижные ящики, снимите лицевые панели и отметьте, какая панель снята с какого ящика. Покрасьте их, чтобы цвет гармонировал с цветом боковых реек. Колеса можно оставить на выдвижном ящике.

Шаг 3

Снимите направляющие ящика и отложите их в сторону, так как их красить нет необходимости. Снимите боковые рейки (I) с изголовья и изножья.

Шаг 4

Снимите планки с изголовья и подножки, если вы планируете окрашивать их в другой цвет, отличный от цвета кровати.

Шаг 5

Покрасьте верхнюю часть изголовья и изножья и ножки кровати (рекомендуется белая краска). Для планок (C), планок изножья (D), боковых реек (I), лицевой панели (O), передних вставок ящика (P) и дополнительной удлиненной вставки ящика (T) используйте двойное покрытие (рекомендуется серый цвет). Нанести атласный полиуретан на окрашенные участки, отшлифуйте последовательно каждый слой тонкозернистой шлифовальной губкой.

Шаг 6

Когда отделка высохнет, установите вновь планки на изголовье и изножье.

Шаг 7

Переместите детали кровати туда, кровати, где вы собираетесь ее установить. Возможно, вам потребуется отрегулировать высоту и ширину лицевой панели (O) в зависимости от покрытия пола. Для очень ворсистого ковра верхний край лицевой панели может быть обрезан так, чтобы он не врезался в боковые рельсы (I), когда ящик закрыт.

Шаг 8

Как сделать кровать с выдвижными ящиками своими руками

По желанию на каждом ящике можно установить ручку для выдвижения.

Придется потрудиться, особенно, если у вас небогатый опыт, но результат обрадует всю вашу семью.
