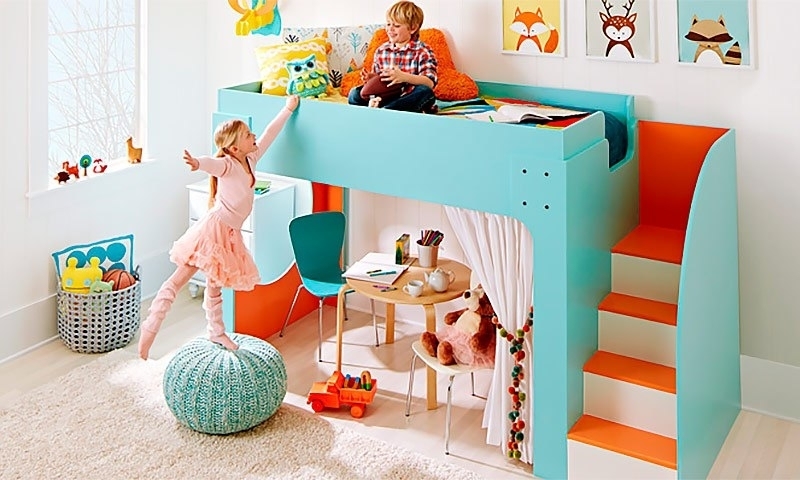

Детская кровать чердак своими руками

Используя подробное описание каждого шага работы, а также список необходимых инструментов и материалов, вы сможете соорудить своими руками детскую кровать чердак, которая наверняка понравится вашим детям.

Обзор проекта

Сложность проекта – средняя.

Время выполнения – 1 или 2 недели.

Инструменты:

- циркулярная пила с линейкой;

- квадратная рамка;

- машинная ножовка;

- сверла и насадки для беспроводной дрели;

- насадки на дрель диаметром 6 мм и 10 мм;

- коническая зенковка диаметром 10 мм;

- орбитальная шлифовальная машина с абразивными дисками с зерном 120;

- наждачная бумага с зерном 100;

- шпатель;

- рулетка;

 - клей для дерева;

- малярная лента;

- комбинированный квадрат (линейка + угольник);

- средне- и мелкозернистые шлифовальные губки;

- зажимы.

Материалы:

- шурупы 8 мм х 25 мм-6 мм с плоской головкой для скрепления тонколистового металла;

- шурупы 8 мм х 32 мм для дерева с плоскими головками;

- 16 бронзовых старинных соединительных гаек диаметром 6 мм;

- 16 старинных бронзовых соединительных болтов 6 мм х 50 мм;

- краска цвета морской волны, нектарина и белая;

- грунтовка.

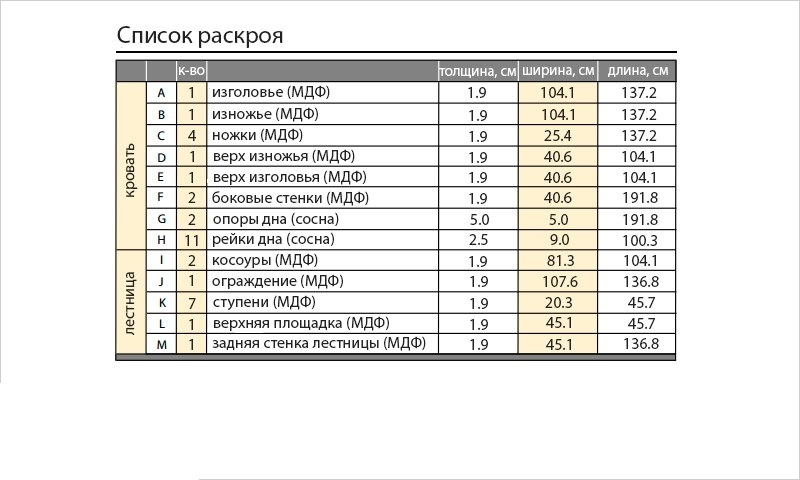

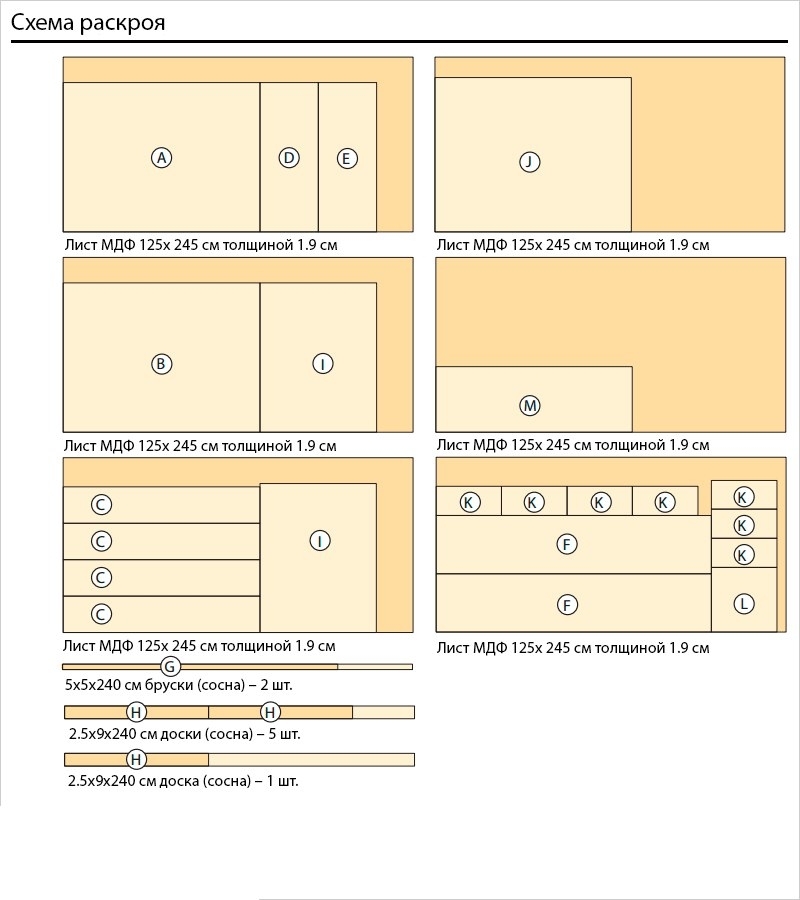

Таблица распиловки материала:

Схема-чертеж детской кровати

Стоимость материалов и их доступность может меняться в зависимости от рынка. Цвета краски можно выбрать по своему вкусу. Размер пиломатериалов может меняться в зависимости от их доступности.

Схема-чертеж детской кровати

Инструкция

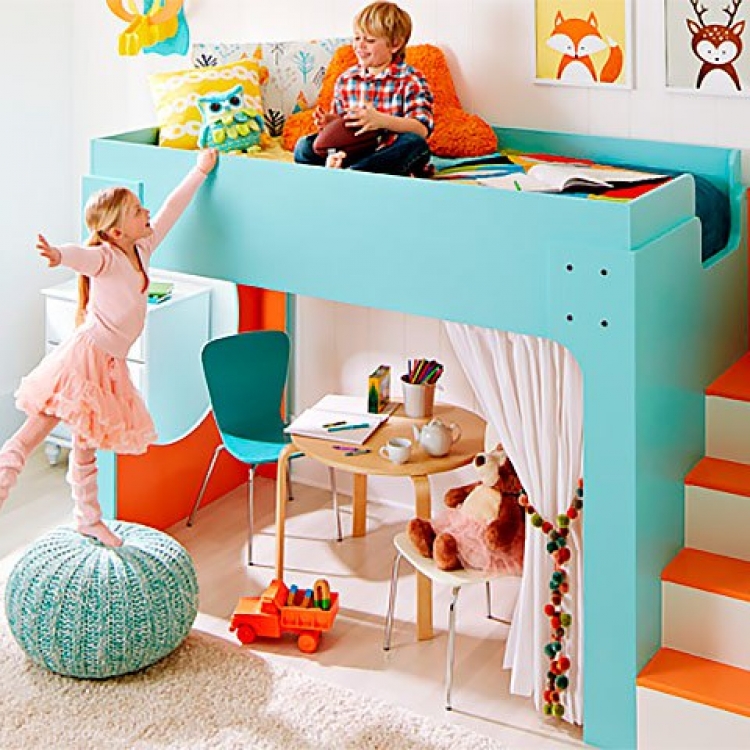

Кровать-лофт из панелей МДФ и сосновых досок предназначена для детей школьного возраста.

Распиловка материала

Шаг 1

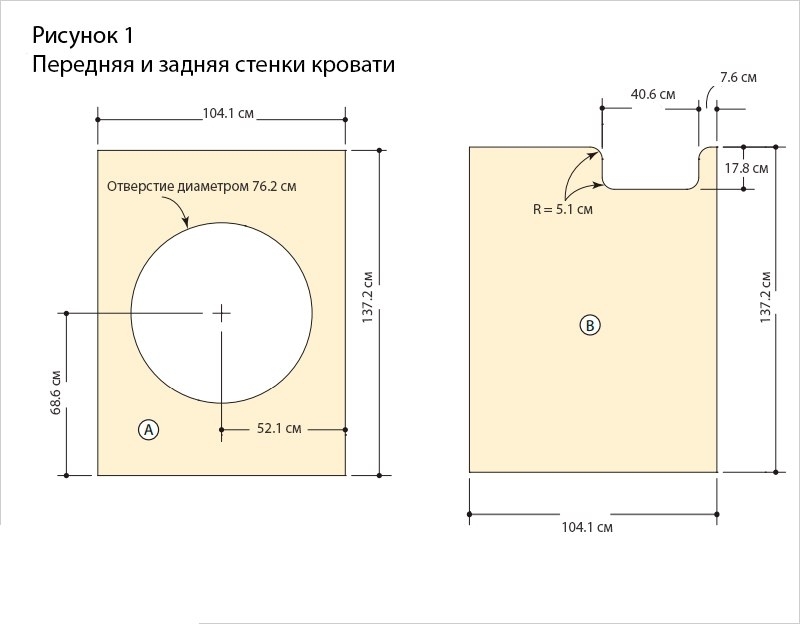

Используя циркулярную пилу с линейкой, отрежьте два листа от фибролита средней плотности (МДФ) для изголовья (А) и изножья (В) (см. таблицу выше). На листе фибролита выложите макет (рисунок 1).

Схема-чертеж детской кровати

Шаг 2

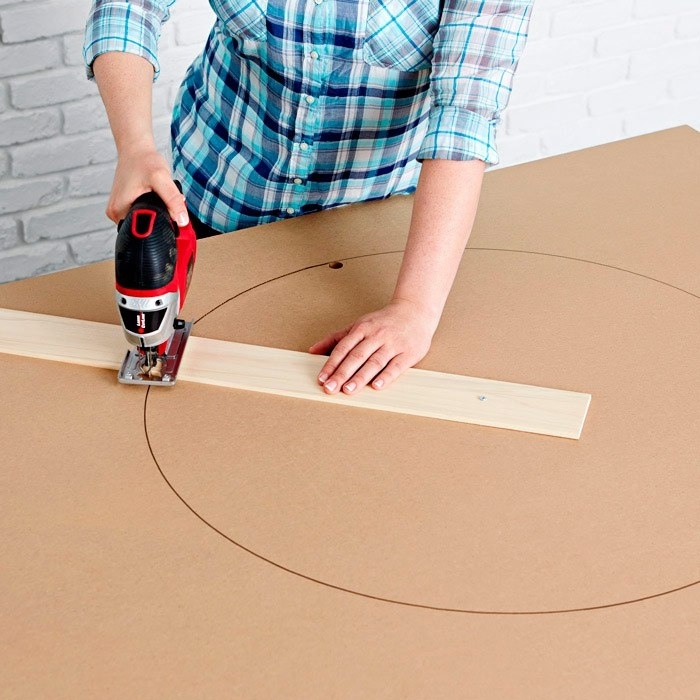

Для того чтобы вырезать круглое отверстие, просверлите вначале отверстие диаметром 1 см. обрисовав его на обратной стороне материала, внутри круга, у края. Сдвиньте лезвие пилы к отверстию и выпилите отверстие диаметром 77 см.

Детская кровать чердак своими руками

Совет: Чтобы вырезать отверстие более точно, используйте направляющую. На одной стороне дощечки длиной не менее 91 см вбейте гвоздь, на расстоянии примерно 6 мм от центра круга. Отмерьте 38 см от гвоздя и используйте ковровую ленту, чтобы прикрепить к пиле это приспособление. Сдвиньте лезвие через отверстие для зазора, запустите пилу и толкните ее вперед. Работайте медленно и позволяйте направляющему приспособлению указывать путь пиле для получения чистого среза.

Шаг 3

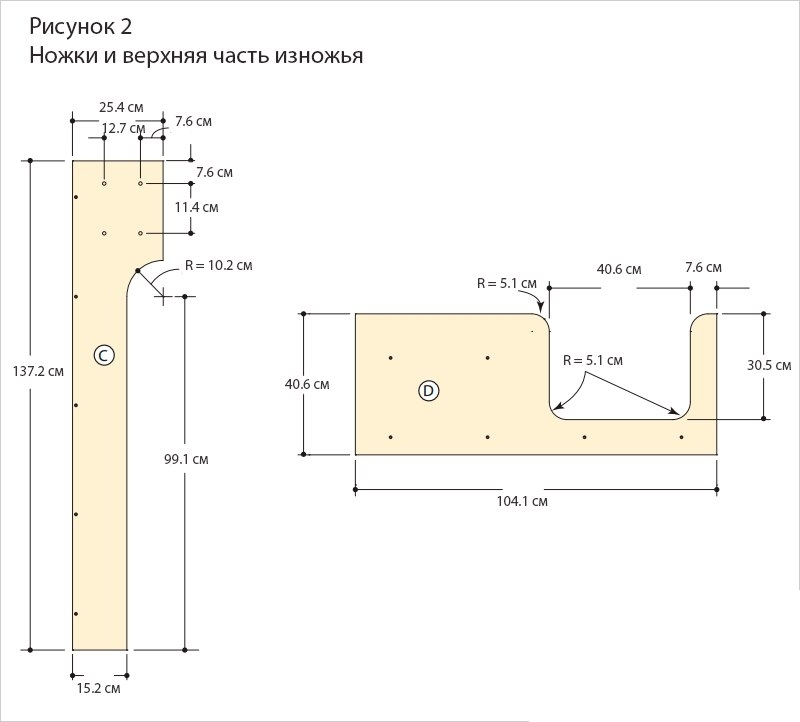

Отпилите ножки (C), поддон (D), колпак (E) и боковины (F) нужного размер и формы. По макету вырежьте одну ножку (рисунок 2).

Схема-чертеж детской кровати

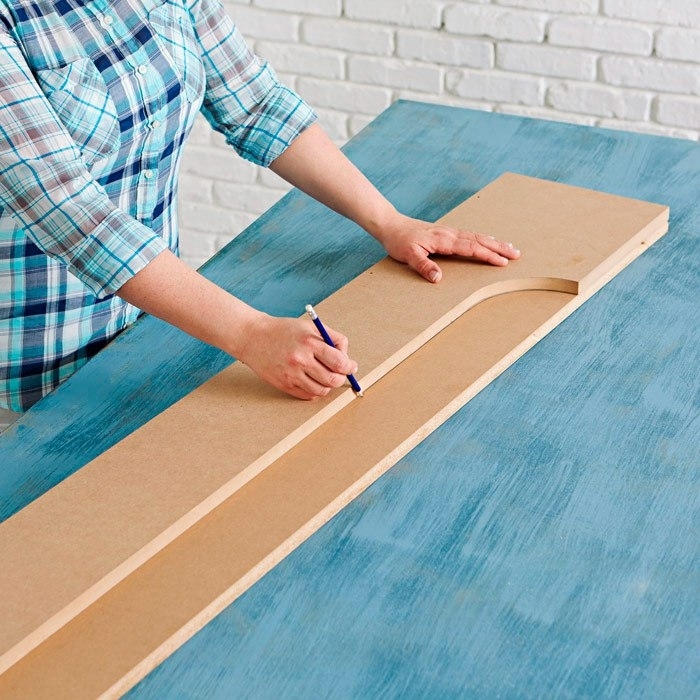

Чтобы ускорить выпиливание других ножек, обведите форму первой ножки на оставшемся фибролите и вырежьте ножки по отдельности пилой.

Детская кровать чердак своими руками

Шаг 4

Просверлите крепежные отверстия для боковин (F) (рисунок 2), а затем, для подготовки к сборке, отшлифуйте все панели наждачной бумагой с зерном 120.

Детская кровать чердак своими руками

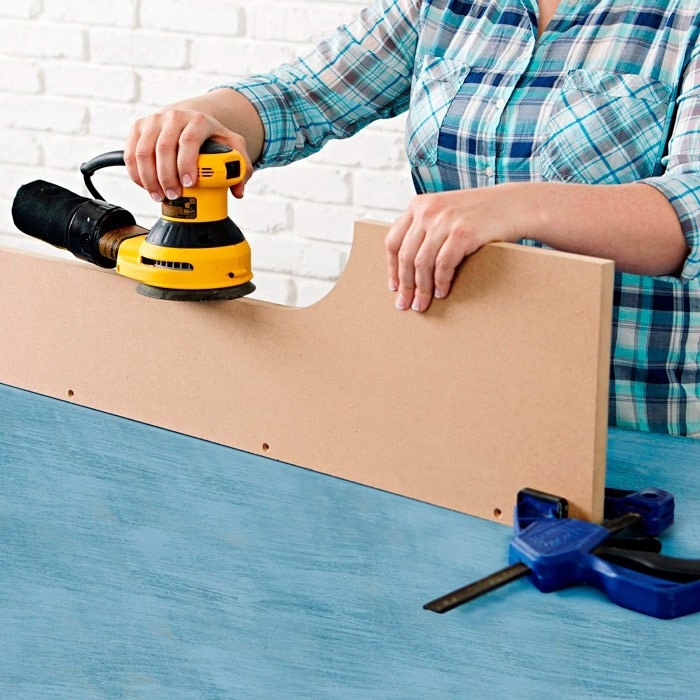

Совет: Есть несколько трюков для эффективной шлифовки панелей. Для обработки краев отверстия диаметром 77 см используйте орбитальную шлифовальную машину и наждачную бумагу с зерном 120, с их помощью вы сгладите края и получите плавные линии. Шлифовальная машина должна двигаться вперед и назад для устранения всех неровностей. Внешние края деталей также обработайте с помощью шлифовальной машины. Для обработки изнутри закруглений, чересчур малых для обработки шлифовальной машиной, намотайте наждачную бумагу вокруг дюбеля диаметром 2,5-1,5 см. Затем отшлифуйте плоские поверхности и прямые углы панелей.

Сборка кровати

Шаг 1

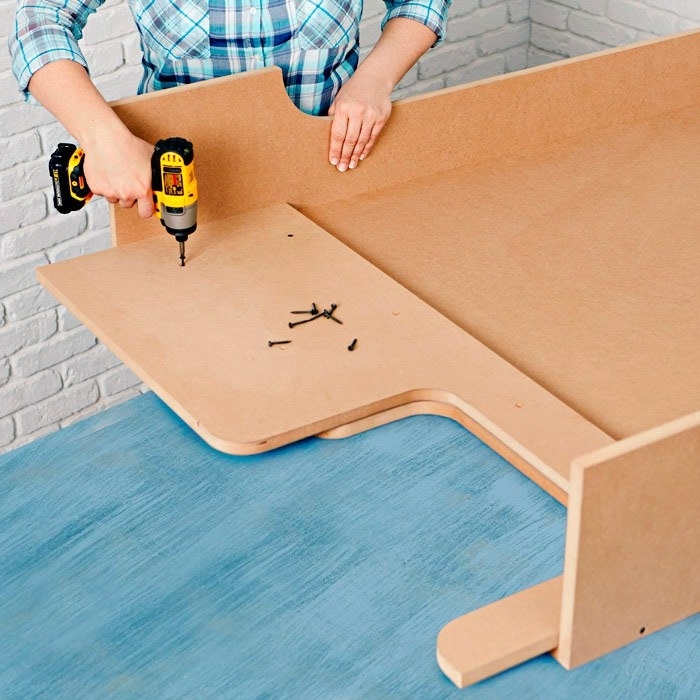

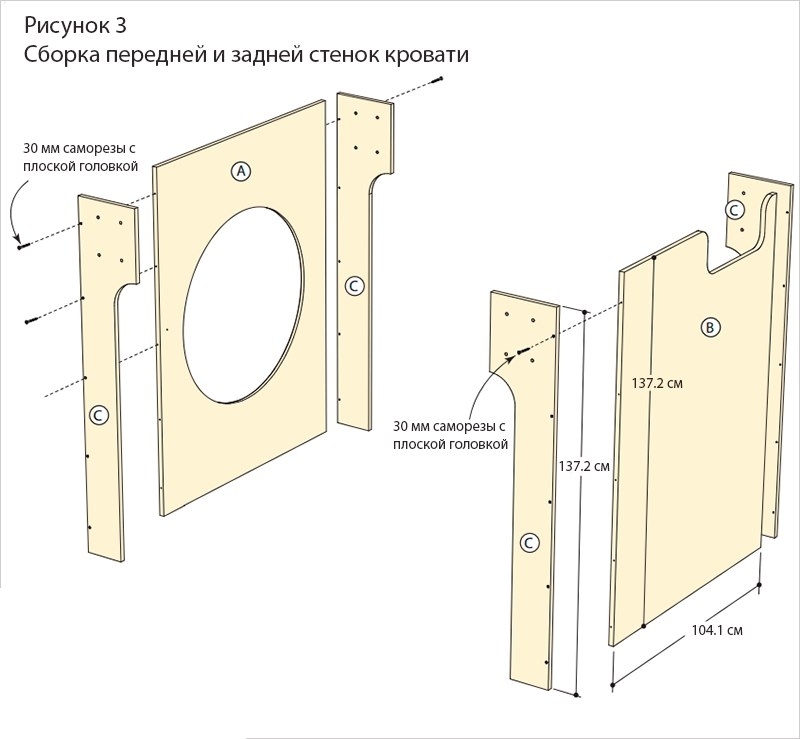

Используя зенковочную фрезу для просверливания отверстий и клей для создания прочных соединений, соедините изголовье и изножье (рисунок 3) с ножками. Используйте зажимы для облегчения сборки.

Схема-чертеж детской кровати

Шаг 2

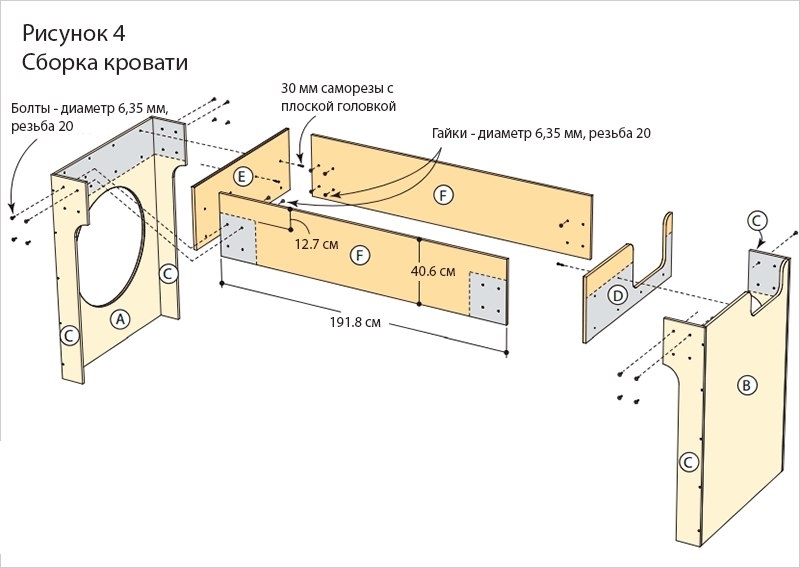

Прикрепите колпак изголовья (Е) и колпак изножья (D) с помощью клея и шурупов (рисунок 4). Эти детали должны выступать на 13 см выше верхнего края собранных узлов изголовья и изножья.

Схема-чертеж детской кровати

Детская кровать чердак своими руками

Шаг 3

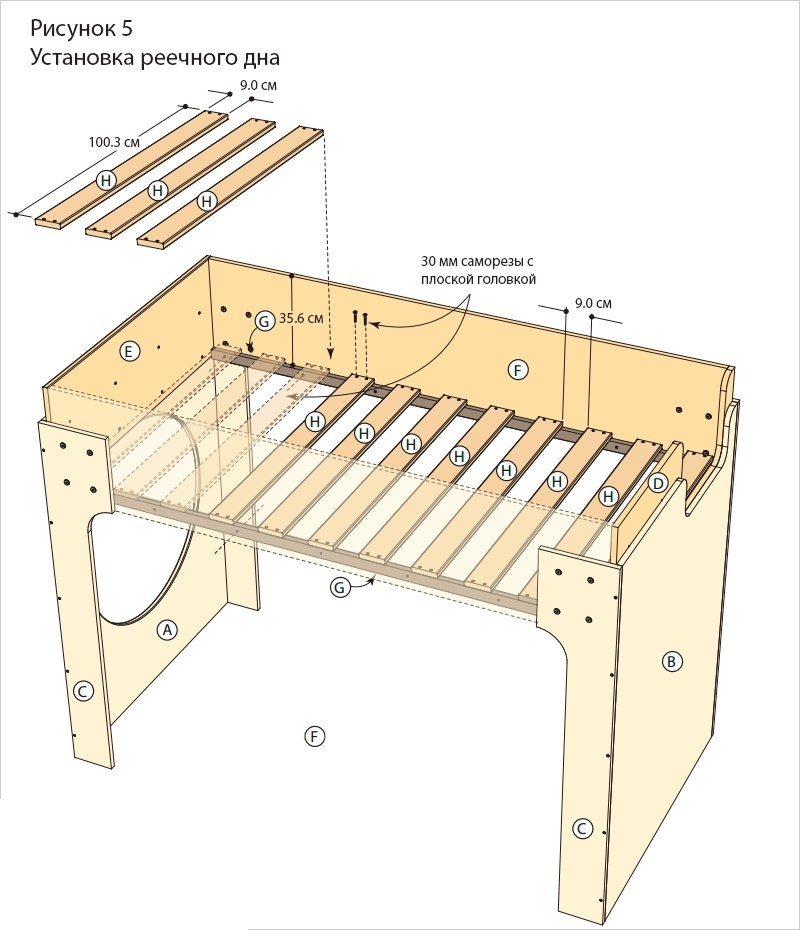

Отрежьте от досок сечением 5 см х 5 см рейки (G) и от досок сечением 2,5 см x 9 см планки (H) (схема распила). Используя клей и шурупы длиной 32 мм, закрепите рейки на внутренней поверхности боковин (F) так, чтобы рейки находились на одном уровне с боковыми панелями (рисунок 5).

Схема-чертеж детской кровати

Шаг 4

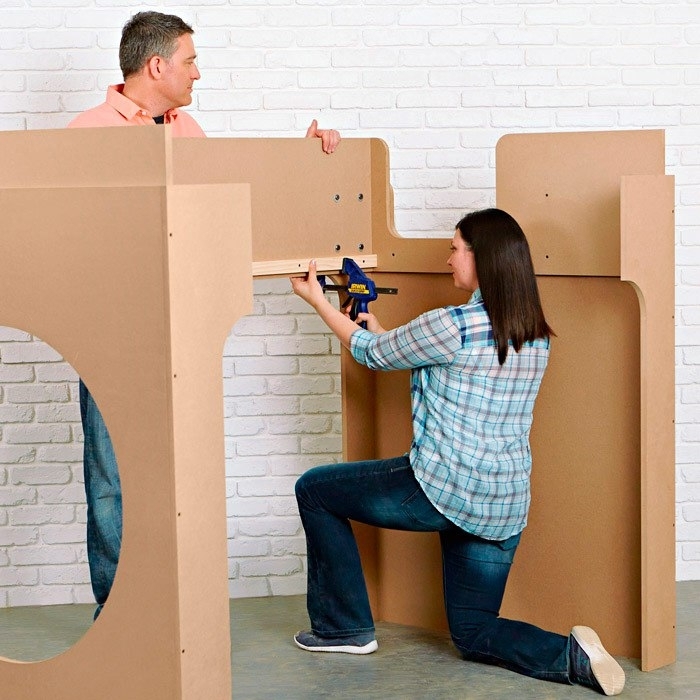

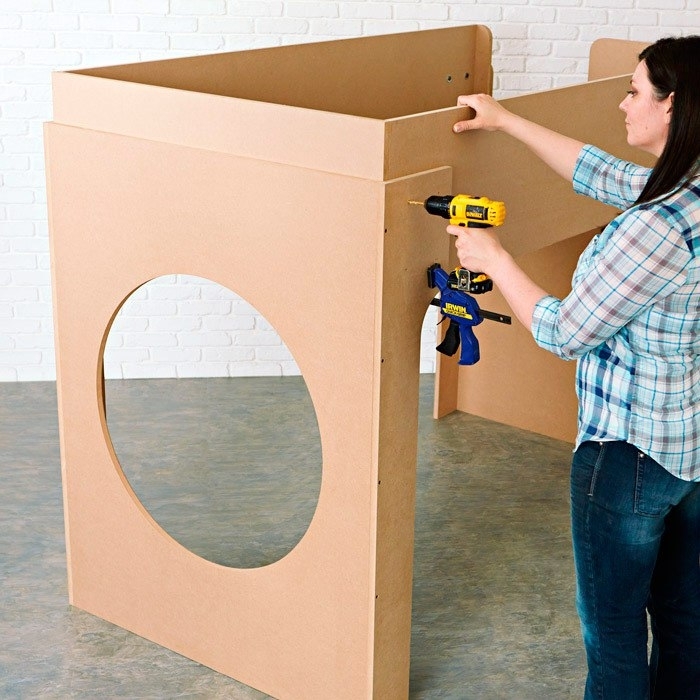

Вместе с помощником установите боковины (F) между собранными узлами и скрепите детали (рисунок 4). Не склеивайте эти соединения.

Детская кровать чердак своими руками

Шаг 5

Просверлите отверстия диаметром 1 см в боковинах (F) и ножках (C) для соединения узлов шурупами (рисунок 2). Закрепите соединительные гайки и болты (рисунок 4). Когда кровать будет собрана, можно будет разобрать ее для удобства переноса.

Детская кровать чердак своими руками

Шаг 6

Прикрепите планки (H) так, чтобы они опирались на рейки (G) (рисунок 5). Просверлите отверстия и вкрутите шурупы. Не используйте клей, чтобы эти части можно было разделить при переноске кровати.

Лестница

Шаг 1

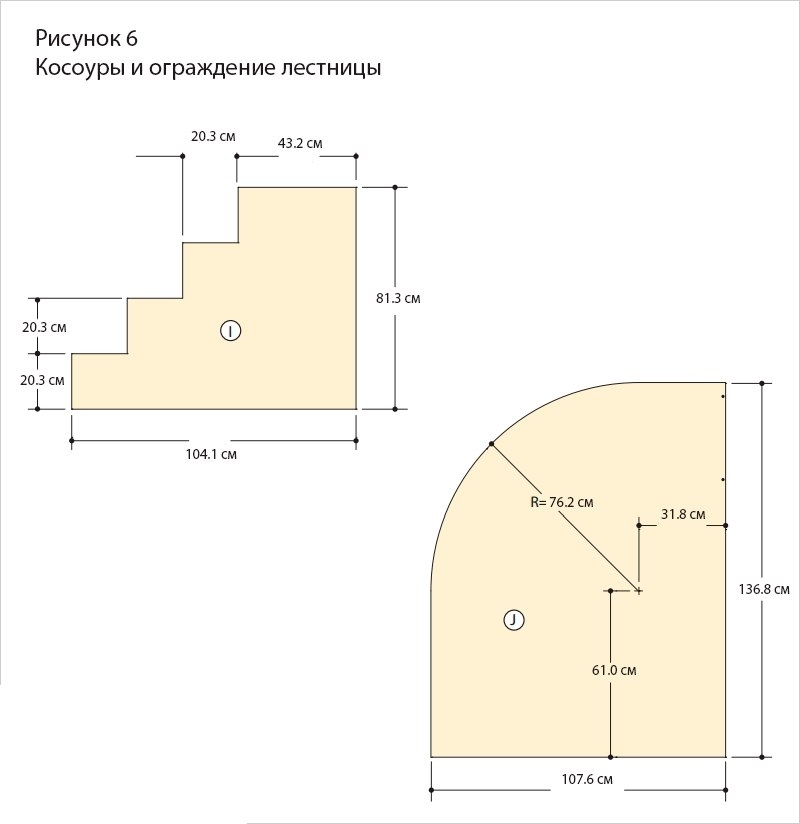

Сделайте лестницу, как вы делали кровать: вырежьте грубо детали лестницы из большого листа, обрезав до нужного размера, затем придайте форму ножовкой, отшлифуйте и соберите лестницу. Начните с выпиливания балок (I) и перил (J) (рисунок 6).

Схема-чертеж детской кровати

Совет: Следы пилы на балках будут скрыты, когда лестница будет готова. Не торопитесь, но не беспокойтесь об их идеальности. Для перил вы можете использовать ту же направляющую, что и при вырезывании круглого отверстия в изголовье (A), чтобы отверстие имело правильные края.

Шаг 2

Вырежьте ступеньки (К), площадку (L) и задник лестницы (M) из панелей MДФ (таблица и диаграмма резки). Перед сборкой отшлифуйте все части лестницы.

Шаг 3

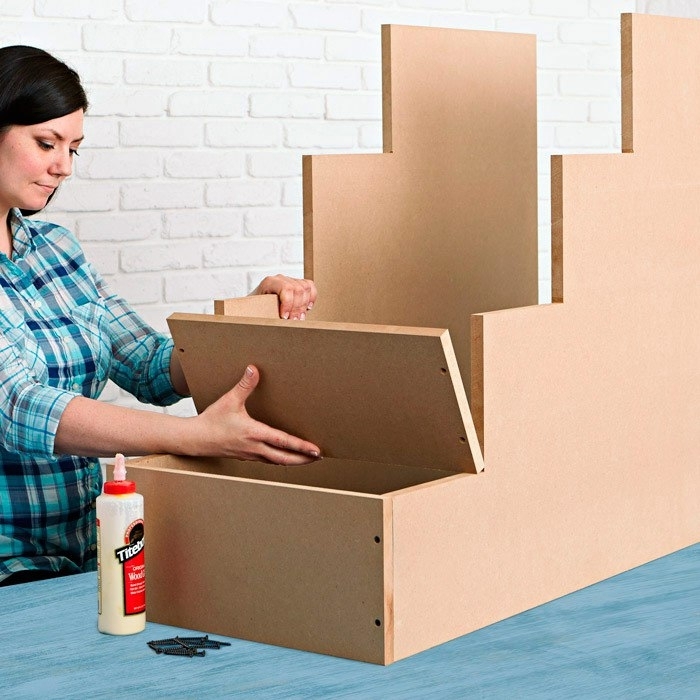

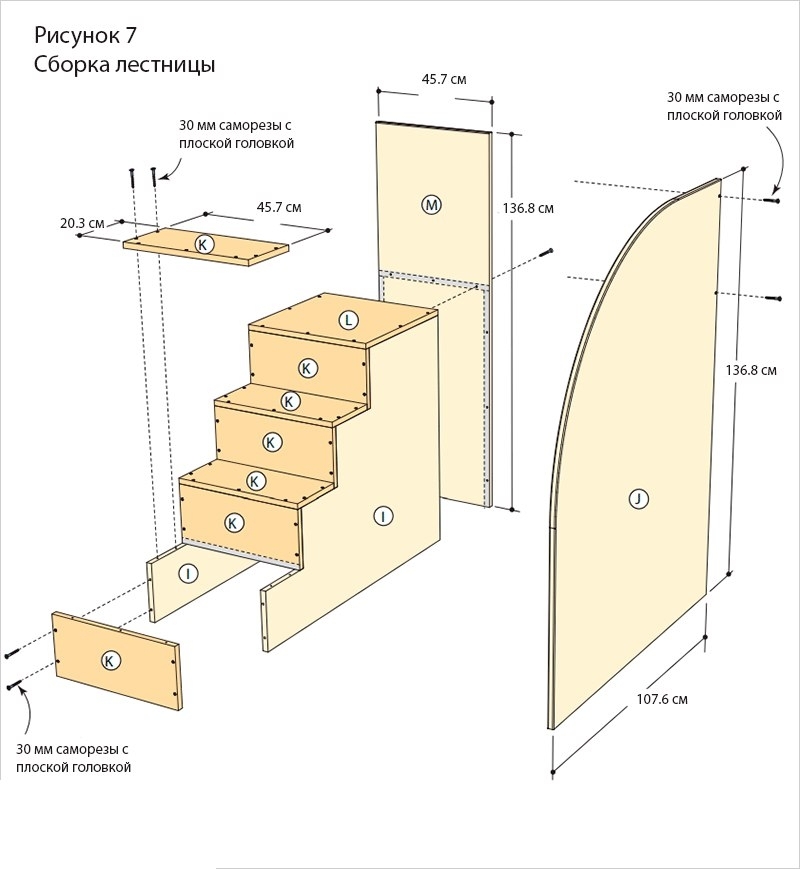

С помощью клея и шурупов прикрепите вертикальные части ступенек (K) к балкам (I) (рисунок 7).

Схема-чертеж детской кровати

Детская кровать чердак своими руками

Шаг 4

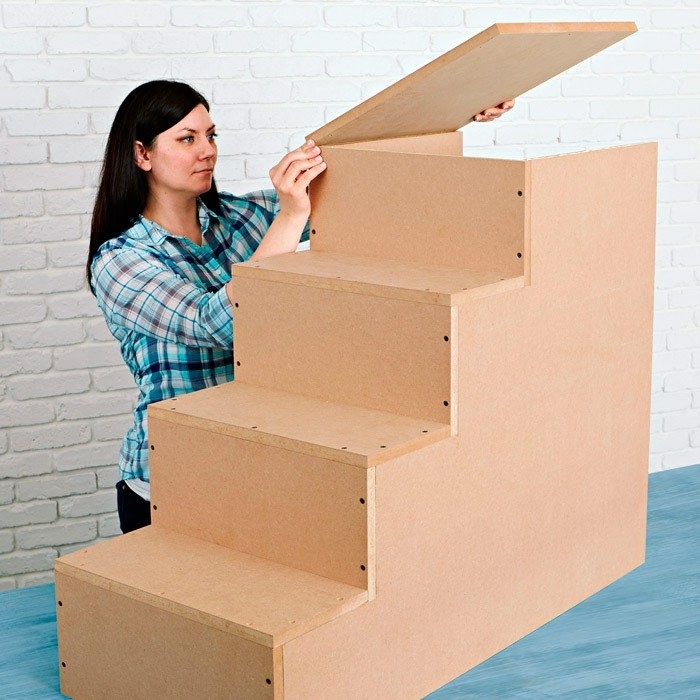

Приклейте и привинтите верхнюю площадку (L) к лестнице (рисунок 7).

Детская кровать чердак своими руками

Шаг 5

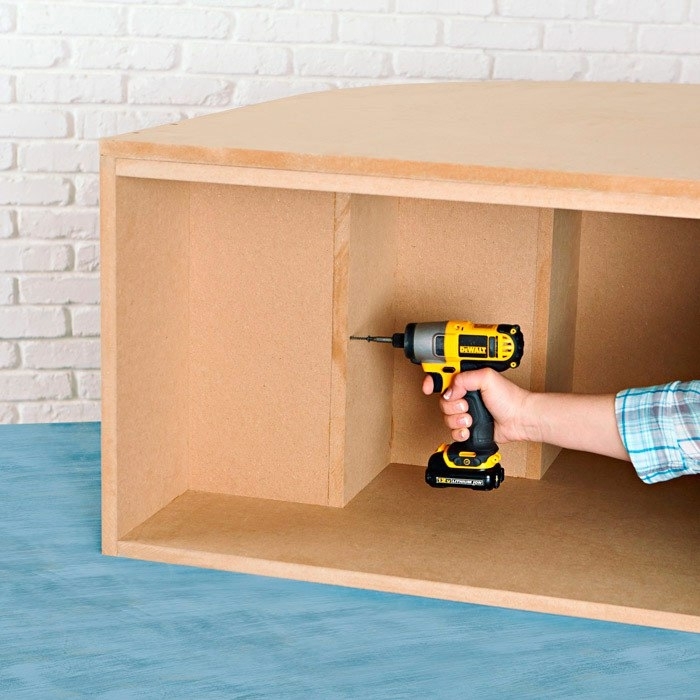

Чтобы укрепить конструкцию лестницы, поверните сборку на бок и вкрутите шурупы через вертикальные части ступенек (K) к горизонтальным поверхностям ступенек (рисунок 7).

Детская кровать чердак своими руками

Шаг 6

Приклейте и прикрутите задник лестницы (M) к лестнице (J) (рисунок 7). Для перил используйте только шурупы, без клея, чтобы можно было все разобрать для упрощения покраски ступенек. После того, как детали лестницы будут позже покрашены, нужно будет использовать клей и шурупы для постоянной сборки лестницы.

Завершение строительства кровати

Шаг 1

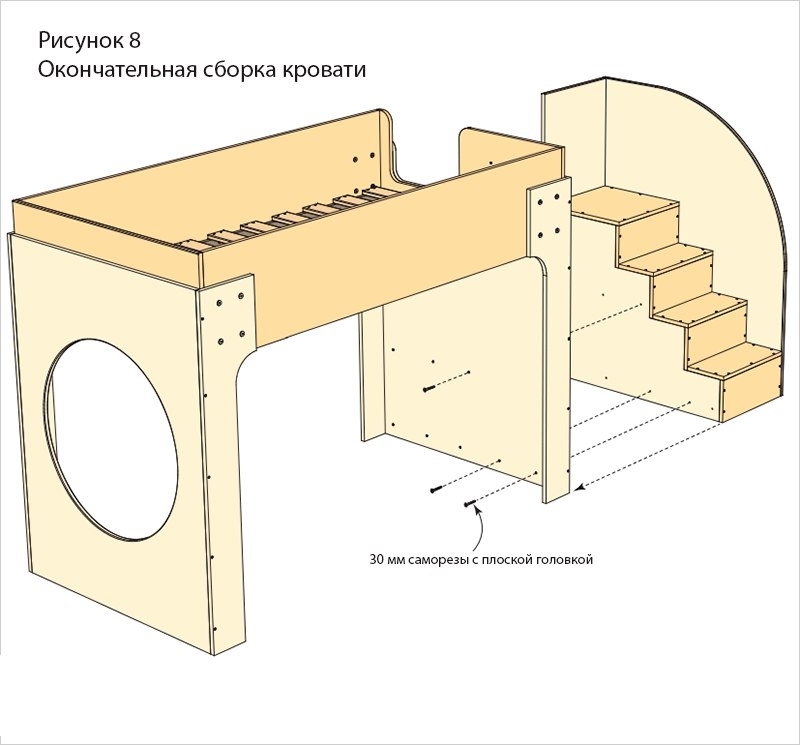

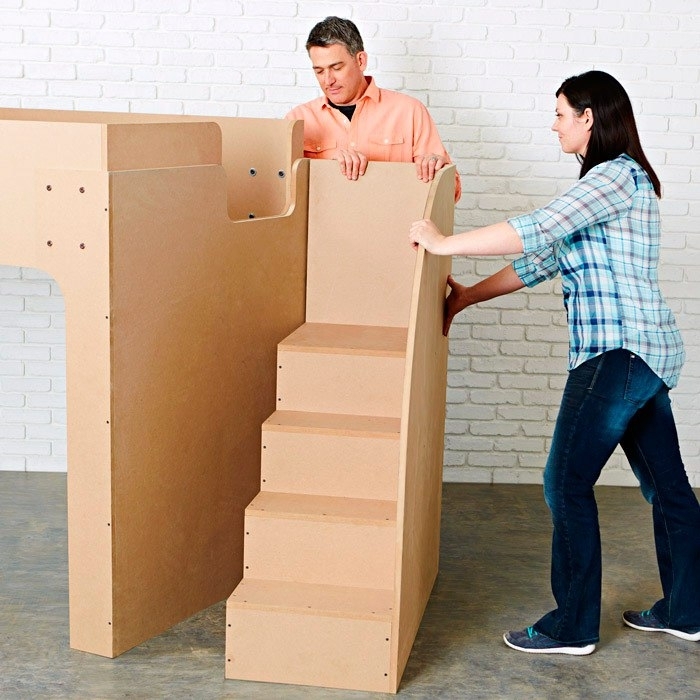

Передвиньте собранную лестницу на место (рисунок 8). Пока не используйте клей, чтобы лестницу и кровать можно было перемещать по отдельности. Прикрепите шурупами изножье кровати к балке лестницы.

Схема-чертеж детской кровати

Детская кровать чердак своими руками

Шаг 2

Отделите лестницу от собранного узла, снимите планки (H) и боковины (F), чтобы разобрать кровать. Сгладьте все острые края деталей наждачной бумагой с зерном 100.

Шаг 3

Нанесите грунтовку и краску по вашему выбору, следуя инструкциям производителя. Отшлифуйте части после грунтовки и после первого слоя краски, используя средние и мелкозернистые шлифовальные губки. Шлифовка должна устранить любые шероховатости, особенно вдоль краев, и для окончательной отделки нанесите еще один слой краски.

Схема-чертеж детской кровати

Шаг 4

Переместите кровать на то место, где она будет стоять постоянно. С помощником переустановите боковины (F) между изголовьем и изножьем с помощью соединительных болтов и гаек.

Шаг 5

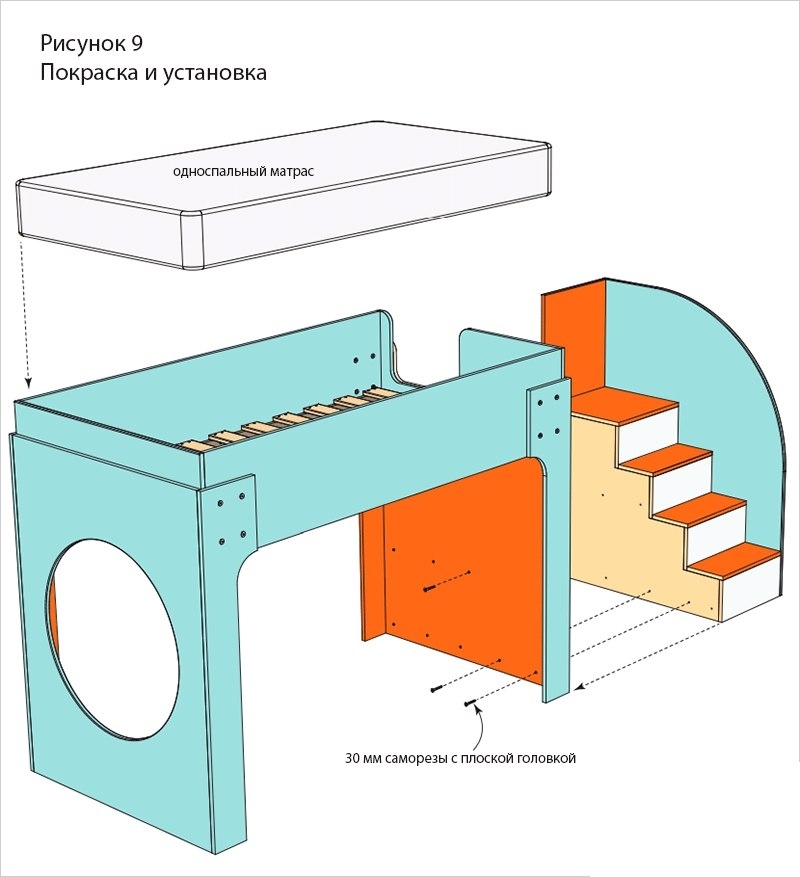

Добавьте планки (H) и закрепите их шурупами. Завершите установку кровати, сдвинув на место собранный узел лестницы и прикрепив к изножью, используя ранее удаленные шурупы (рисунок 8).

Шаг 6

Добавьте двойной матрац и постельные принадлежности.

Можно запускать детей!
